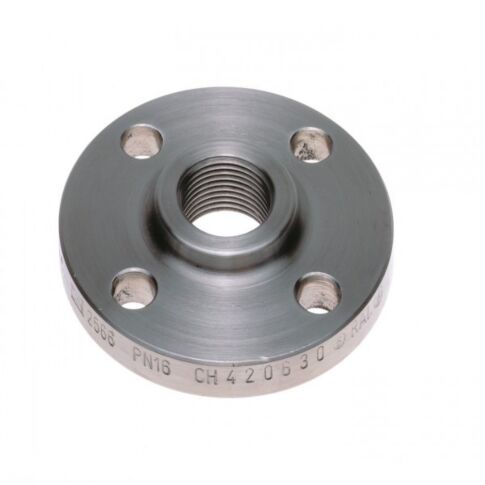

Gewindeflansche DIN2566 EN1092-1/13 PN16 1/2" 24480003 | Nicht auf Lager | |
Baumasse
| Gewicht in kg |
0.6130 |
|---|
| Abmessung |
1/2″ |
|---|
| Material |
1,4541 |
|---|
| Gewinde |
R1/2″ |
|---|
| b |
14,0 mm |
|---|
| D |
95,0 mm |
|---|
| d1 |
21,3 mm |
|---|
| d2 |
14,0 mm |
|---|
| d3 |
35,0 mm |
|---|
| d4 |
45,0 mm |
|---|
| f |
2,0 mm |
|---|
| H1 |
20,0 mm |
|---|
| k |
65,0 mm |
|---|
| Schrauben Anzahl |
4 |
|---|
| Schraubengewinde |
M12 |
|---|
| PN |
16 |
|---|
| Neuzugang 2025 Kalenderwoche 22: 150 Stk.
2025 Kalenderwoche 27: 50 Stk.
| |
Gewindeflansche DIN2566 EN1092-1/13 PN16 3/4" 24480004 | 317 St. Auf Lager Nicht auf Lager | |
Baumasse
| Gewicht in kg |
0.9100 |
|---|
| Abmessung |
3/4″ |
|---|
| Material |
1,4541 |
|---|
| Gewinde |
R3/4″ |
|---|
| b |
16,0 mm |
|---|
| D |
105,0 mm |
|---|
| d1 |
26,9 mm |
|---|
| d2 |
14,0 mm |
|---|
| d3 |
45,0 mm |
|---|
| d4 |
58,0 mm |
|---|
| f |
2,0 mm |
|---|
| H1 |
24,0 mm |
|---|
| k |
75,0 mm |
|---|
| Schrauben Anzahl |
4 |
|---|
| Schraubengewinde |
M12 |
|---|
| PN |
16 |
|---|
| | |
Gewindeflansche DIN2566 EN1092-1/13 PN16 1" 24480005 | 167 St. Auf Lager Nicht auf Lager | |
Baumasse
| Gewicht in kg |
1.1000 |
|---|
| Abmessung |
1″ |
|---|
| Material |
1,4541 |
|---|
| Gewinde |
R1″ |
|---|
| b |
16,0 mm |
|---|
| D |
115,0 mm |
|---|
| d1 |
33,7 mm |
|---|
| d2 |
14,0 mm |
|---|
| d3 |
52,0 mm |
|---|
| d4 |
68,0 mm |
|---|
| f |
2,0 mm |
|---|
| H1 |
24,0 mm |
|---|
| k |
85,0 mm |
|---|
| Schrauben Anzahl |
4 |
|---|
| Schraubengewinde |
M12 |
|---|
| PN |
16 |
|---|
| Neuzugang 2025 Kalenderwoche 27: 50 Stk.
| |
Gewindeflansche DIN2566 EN1092-1/13 PN16 1 1/4" 24480006 | 3 St. Auf Lager Nicht auf Lager | |
Baumasse
| Gewicht in kg |
1.6000 |
|---|
| Abmessung |
1 1/4″ |
|---|
| Material |
1,4541 |
|---|
| Gewinde |
R1 1/4″ |
|---|
| b |
16,0 mm |
|---|
| D |
140,0 mm |
|---|
| d1 |
42,4 mm |
|---|
| d2 |
18,0 mm |
|---|
| d3 |
60,0 mm |
|---|
| d4 |
78,0 mm |
|---|
| f |
2,0 mm |
|---|
| H1 |
26,0 mm |
|---|
| k |
100,0 mm |
|---|
| Schrauben Anzahl |
4 |
|---|
| Schraubengewinde |
M16 |
|---|
| PN |
16 |
|---|
| Neuzugang 2025 Kalenderwoche 22: 150 Stk.
2025 Kalenderwoche 27: 50 Stk.
| |
Gewindeflansche DIN2566 EN1092-1/13 PN16 1 1/2" 24480007 | 212 St. Auf Lager Nicht auf Lager | |
Baumasse
| Gewicht in kg |
1.7800 |
|---|
| Abmessung |
1 1/2″ |
|---|
| Material |
1,4541 |
|---|
| Gewinde |
R1 1/2″ |
|---|
| b |
16,0 mm |
|---|
| D |
150,0 mm |
|---|
| d1 |
48,3 mm |
|---|
| d2 |
18,0 mm |
|---|
| d3 |
70,0 mm |
|---|
| d4 |
88,0 mm |
|---|
| f |
3,0 mm |
|---|
| H1 |
26,0 mm |
|---|
| k |
110,0 mm |
|---|
| Schrauben Anzahl |
4 |
|---|
| Schraubengewinde |
M16 |
|---|
| PN |
16 |
|---|
| Neuzugang 2025 Kalenderwoche 15: 100 Stk.
| |
Gewindeflansche DIN2566 EN1092-1/13 PN16 2" 24480008 | 168 St. Auf Lager Nicht auf Lager | |
Baumasse
| Gewicht in kg |
2.4300 |
|---|
| Abmessung |
2″ |
|---|
| Material |
1,4541 |
|---|
| Gewinde |
R2″ |
|---|
| b |
18,0 mm |
|---|
| D |
165,0 mm |
|---|
| d1 |
60,3 mm |
|---|
| d2 |
18,0 mm |
|---|
| d3 |
85,0 mm |
|---|
| d4 |
102,0 mm |
|---|
| f |
3,0 mm |
|---|
| H1 |
28,0 mm |
|---|
| k |
125,0 mm |
|---|
| Schrauben Anzahl |
4 |
|---|
| Schraubengewinde |
M16 |
|---|
| PN |
16 |
|---|
| Neuzugang 2025 Kalenderwoche 27: 50 Stk.
| |
Gewindeflansche DIN2566 EN1092-1/13 PN16 2-1/2" 24480009 | 122 St. Auf Lager Nicht auf Lager | |
Baumasse
| Abmessung |
2-1/2" |
|---|
| Material |
1,4541 |
|---|
| Gewinde |
R2-1/2" |
|---|
| b |
18,0 mm |
|---|
| D |
185,0 mm |
|---|
| d1 |
104,0 mm |
|---|
| d2 |
18,0 mm |
|---|
| d4 |
122,0 mm |
|---|
| f |
3,0 mm |
|---|
| H1 |
32,0 mm |
|---|
| k |
145,0 mm |
|---|
| Schrauben Anzahl |
4 |
|---|
| PN |
16 |
|---|
| | |
Gewindeflansche DIN2566 EN1092-1/13 PN16 3" 24480010 | 172 St. Auf Lager Nicht auf Lager | |
Baumasse
| Abmessung |
3" |
|---|
| Material |
1,4541 |
|---|
| Gewinde |
R3" |
|---|
| b |
20,0 mm |
|---|
| D |
200,0 mm |
|---|
| d1 |
118,0 mm |
|---|
| d2 |
18,0 mm |
|---|
| d4 |
138,0 mm |
|---|
| f |
3,0 mm |
|---|
| H1 |
34,0 mm |
|---|
| k |
160,0 mm |
|---|
| Schrauben Anzahl |
8 |
|---|
| PN |
16 |
|---|
| Neuzugang 2024 Calendar Week 41: 100 Pcs.
| |
Gewindeflansche DIN2566 EN1092-1/13 PN16 4" 24480011 | 49 St. Auf Lager Nicht auf Lager | |
Baumasse
| Abmessung |
4" |
|---|
| Material |
1,4541 |
|---|
| Gewinde |
R4" |
|---|
| b |
20,0 mm |
|---|
| D |
220,0 mm |
|---|
| d1 |
140,0 mm |
|---|
| d2 |
18,0 mm |
|---|
| d4 |
158,0 mm |
|---|
| f |
3,0 mm |
|---|
| H1 |
40,0 mm |
|---|
| k |
180,0 mm |
|---|
| Schrauben Anzahl |
8 |
|---|
| PN |
16 |
|---|
| | |
